Диски сцепления

Конструкция и функциональные элементы дисков сцепления

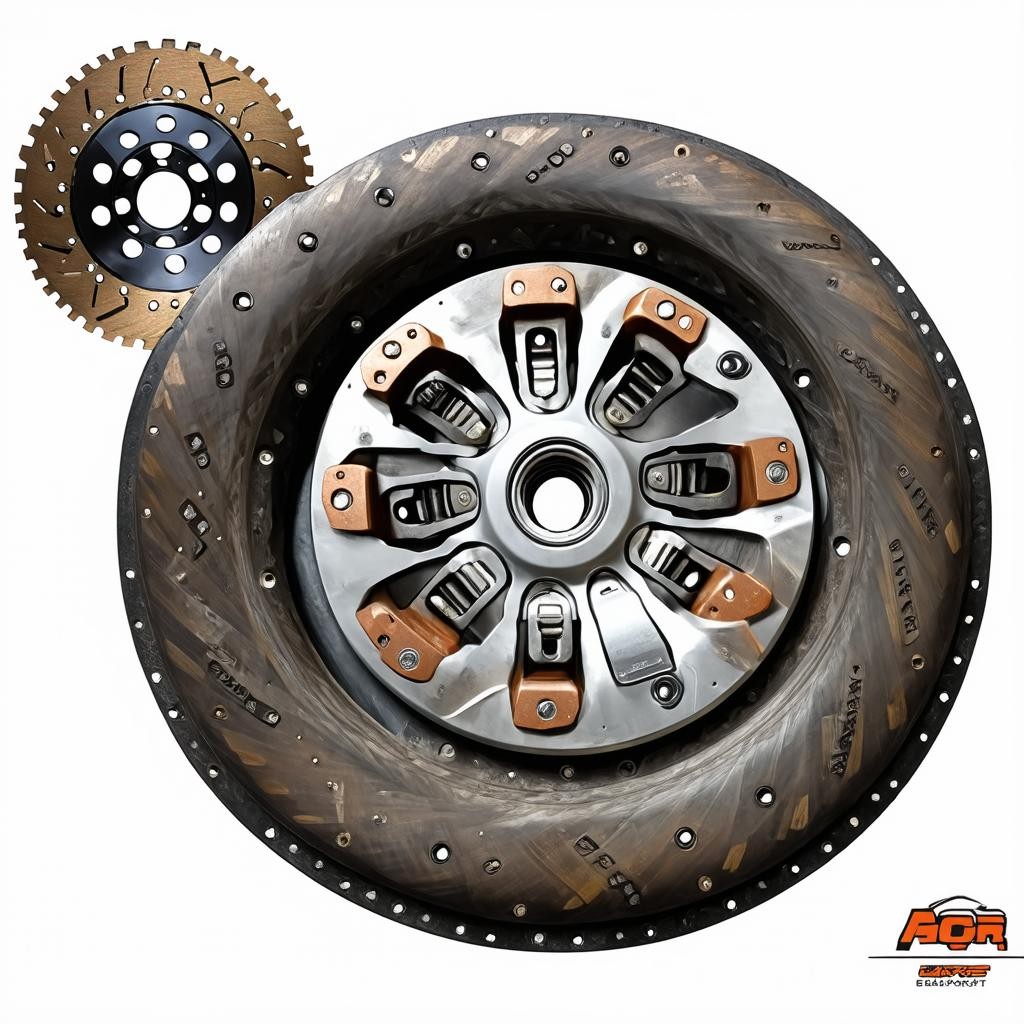

Ведомый диск (фрикционный) — ключевой компонент узла, отвечающий за передачу крутящего момента от маховика к трансмиссии. Его ресурс и стабильность работы определяются не только геометрией, но и физико-механическими свойствами применяемых материалов. В современной трансмиссии диск выполняет две основные задачи: обеспечение плавного замыкания при трогании и гашение вибраций от работы двигателя. Для этого используется система демпфера крутильных колебаний — пакет тангенциальных пружин (однорядный или двухрядный) с различной жёсткостью.

Материалы фрикционных накладок и их влияние на ресурс

• Органические композиты (Kevlar, арамид): Высокая устойчивость к термической деструкции. Коэффициент трения в рабочем диапазоне температур (150–350°C) стабилен — 0,32–0,35. Используются в штатных узлах легковых машин среднего класса. Меньшая склонность к «ведению» (drag) по сравнению с металлокерамикой.
• Металлокерамика (полуметаллические составы на основе меди/железа): Выдерживают пиковые нагрузки до +800°C. Жёсткость на сжатие выше на 40–60% относительно органик. Применяются в спортивных и коммерческих версиях (например, для тяжелых условий эксплуатации). Недостаток — более жёсткое включение педали.
• Углеродные композиты (C/C): Сверхвысокая стойкость к выгоранию. Ресурс — до 120 000 км пробега при агрессивной эксплуатации. Встречаются в гоночных и премиальных гибридных сетах. Высокая цена ограничивает распространение.

При производстве накладок критически важна гомогенность состава. Отклонение в процентном содержании связующего (каучука, смолы) на 2–3% приводит к появлению точки «схватывания» — вибрациям при размыкании. Качественные диски проходят контроль на термогравиметрическом анализаторе (TGA) для проверки однородности.

Спецификации демпфера и их влияние на поведение ТС

1. Жёсткость пружин (Н/мм): Для легковых машин (с дизельным ДВС) используется двухкаскадный демпфер: первая стадия — 30–50 Н/мм, вторая — 180–220 Н/мм. Это предотвращает передачу вибраций на КПП при работе двигателя на холостом ходу.
2. Угол закручивания (градусы): Характеристика, определяющая допуск на рывки при резкой подаче газа. Оптимальное значение — 2,5–4° на один каскад.
3. Коэффициент нелинейности: Для исключения резонанса применяют пружины с переменным шагом (прогрессивные). В стандартных решениях чаще встречаются пружины с постоянным шагом — это удешевляет производство, но увеличивает шумность.

Особое внимание стоит уделять качеству закалки пружин. У оригинальных сетов (OEM) твёрдость по Виккерсу (HV) — 390–420. Аналоги более низкого сегмента часто имеют HV 310–340 — это приводит к быстрой потере упругости и появлению зазора.

Материалы ступицы и шлицевого соединения

Ступица диска изготавливается из стального порошка или кованых легированных сталей (типа 38CrMoAl). У качественных образцов толщина шлицевого слоя после цементации — 0,25–0,4 мм с контролируемым углеродным профилем. Измерение шлицевого зазора — обязательная процедура сертификации: допустимый зазор между первичным валом и ступицей — от 0,05 до 0,15 мм. Превышение этого показателя (более 0,2 мм) вызывает вибрацию на скоростях выше 80 км/ч.

Отличия оригинальных спецификаций от аналогов вторичного рынка

• Точность балансировки: Оригинальные диски (Sachs, Luk, Valeo) проходят компьютерный динамический дисбаланс — остаточный дисбаланс до 0,5 г·см. Аналоги нередко имеют дисбаланс 3–5 г·см, что сокращает ресурс первичного вала на 30%.
• Толщина модуля: Накладки в OEM-поставке имеют разнос по высоте не более 0,05 мм. В бюджетных версиях часто допускается 0,2 мм — это вызывает блик при размыкании.
• Антикоррозионная обработка: Ступица и пружины оригинальных дисков покрыты фосфатным слоем + маслом. Аналоги с цинковым покрытием (так называемые жёлтые или белые) не выдерживают соляного тумана по стандарту ISO 9227 — оксид цинка истончается через 12–15 тысяч километров.

Ключевые стандарты и методики тестирования

В производственных циклах обязательна проверка на износ в циклическом режиме (испытание по ISO 15171): 50 000 циклов с нагрузкой на износ 0,3–0,5 мм за тест. Для спортивных версий используется норма SAE J2497 — требование к сохранению усилия прижатия после 2000 рывков. Параметр скорость выгорания (тангенциальная прочность на разрыв) определяется по методике ASTM D638 — минимальное значение для легковой машины — 8 МПа.

При подборе диска по каталогу необходимо сверять код с номером производителя (OEM) и классом грузоподъёмности (например, для коммерческих моделей — маркировка C или D). Каталог предоставляет возможность фильтра по вводимым параметрам.
